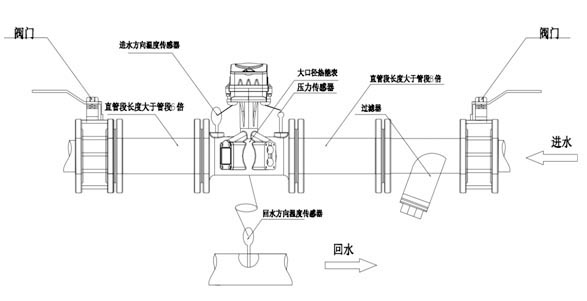

?安裝要點
1、安裝必須在專業人員指導下進行
3、確定安裝管路與熱量表標稱直徑一致
4、確定熱量表安裝兩端的管線在同一軸線上（偏差不大于5mm）
5、確保熱量表上標志的水流方向與實際一致。
?結構
2.其特征在于還包括表體，表體左端安裝設置球閥及與控制連接的球閥電機；
3.包括密封圈、彈簧及彈簧座、彈簧座與球閥彈性頂觸配合；
4.球閥后部配合設置閥座密封圈表體內設置支架，支架中間部位安裝設置測量管；
5.支架左右兩端安裝設置反射鏡，表體上扣接設置表盒底座，扣接部位左右分別設置超聲波換能器組件。
6.表盒底座上設置盒座、盒座上配合設置盒座蓋、盒座蓋內設置熱能表探頭；
?優點
1.綜合使用成本低：無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，
使用壽命遠遠長于機械式熱量表；
2.計量可靠性好：穿過熱量表前端過濾器的細小雜質，對超聲波熱量表精確計量不會造成影響；
3.計量糾紛少：超聲波熱量表使用時，不堵塞，不磨損，計量精確，利于供熱計量工作的順利進行；
4.維護方便：超聲波熱量表基本屬于免維護產品。
?熱量表DN50~300技術參數；
|
公稱通徑
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
|
外形尺寸
|
L（長）
|
200
|
200
|
225
|
250
|
250
|
300
|
350
|
400
|
400
|
|
W（寬）
|
138
|
138
|
186
|
205
|
230
|
265
|
350
|
395
|
445
|
|
H（高）
|
170
|
170
|
210
|
220
|
235
|
270
|
320
|
395
|
475
|
|
連接方式（法蘭）
|
4-M16
|
8-M16
|
8-M20
|
12-M20
|
12-M22
|
|
標準PN1.0MPa法蘭/標準PN1.6MPa法蘭
|
|
工作電源
|
經濟型/3.6V/2.4Ah，實用型/3.6V/2.4Ah，防水型/3.6V/3.5Ah
|
|
靜態電流
|
≤10uA
|
|
工作電流
|
≤40uA
|
|
電池使用壽命
|
≥8年
|
|
精度等級
|
2級
|
|
壓力損失
|
≤0.025Mpa(常用流量）
|
|
工作壓力
|
≤1.6Mpa
|
|
冷熱使用范圍
|
冷，熱兩用
|
|
防護等級
|
經濟型/IP54，實用型/IP65，防水型/IP68
|
|
允許溫度范圍
|
2~95°C或2~130°C
|
|
允許溫差范圍
|
3~70°C
|
|
鉑電阻線長
|
1.5(可加長)
|
3(可加長)
|
|
流量計線長
|
1.2(可加長)
|
3(可加長)
|
|
大流量（Qmax)
|
30
|
50
|
80
|
120
|
200
|
300
|
500
|
800
|
1200
|
|
常用流量（Qn)
|
15
|
25
|
40
|
60
|
100
|
150
|
250
|
400
|
600
|
|
小流量（Qmin)
|
0.6
|
1.0
|
1.6
|
2.4
|
4.0
|
6.0
|
10.0
|
16
|
24
|
|
環境溫度
|
經濟型/+5°C~+55°C，實用型/+5°C~+55°C，防水型/-25°C~+55°C
|
|
環境等級
|
B類
|
|
安裝位置
|
進水、回水兩用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
?熱表組件DN50-DN300
1.積分儀表頭 2.流量計線 3.換能器
4.托板 5.接線盒 6.管段（DN100）
7.按鈕 8.測溫座 9. 測溫套管
10.溫度傳感器（PT1000）
