DN是指管道的公稱直徑

     注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：


4分管：4/8英寸：DN15；


6分管：6/8英寸：DN20；


1寸管：1英寸：DN25；


寸二管：1又1/4英寸：DN32；



寸半管：1又1/2英寸：DN40；


 兩寸管：2英寸：DN50；



 三寸管：3英寸：DN80（很多地方也標為DN75）；


 四寸管：4英寸：DN100；

De主要是指管道外徑



一般采用De標注的，均需要標注成外徑X壁厚的形式；


主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。
拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：


DN20 De25×2.5mm



DN25 De32×3mm



DN32 De40×4mm



DN40 De50×4mm


等等……我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。



兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。



鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。



注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。



   De、DN、d、ф的各自表示范圍！
   De-- PPR、PE管、聚丙烯管 外徑
   DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

   d -- 混凝土管公稱直徑
   ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 × 4


DN15-ф22mm，DN20-ф27mm ，



DN25-ф34mm，DN32-ф42mm，



DN40-ф48mm，DN50-ф60mm ，



DN65-ф76(73)mm，DN80-ф89mm ，



DN100-ф114mm，DN125-ф140mm ，



DN150-ф168mm，DN200-ф219mm ，



DN250-ф273mm，DN300-ф324mm ，



DN350-ф360mm，DN400-ф406mm ，



DN450-ф457mm，DN500-ф508mm，



DN600-ф610mm， DN15-ф18mm，



DN20-ф25mm ，DN25-ф32mm，



DN32-ф38mm ，DN40-ф45mm，



DN50-ф57mm ，DN65-ф73mm，



DN80-ф89mm，DN100-ф108mm，



DN125-ф133mm ，DN150-ф159mm，



DN200-ф219mm ，DN250-ф273mm，



DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，



DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。

在流量開關選型的過程中，我們?cè)谶x型和確定安裝螺絲尺寸的時候，一定不要弄混了。

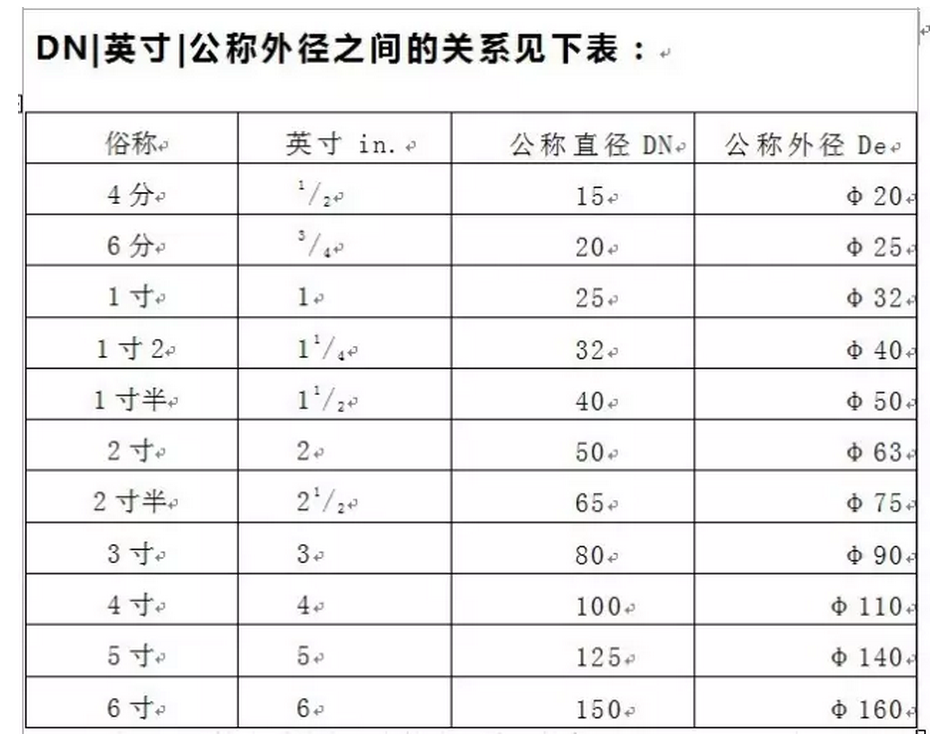

清楚De20 DN15 外徑是20MM  是4分。
清楚De25 DN20 外徑是25MM  是6分。
清楚De32 DN25 外徑是32MM  是1寸。
此外M20*1.5  指的普通螺紋,公稱直徑20,細牙,牙距1.5。
更多選型只是請瀏覽：熱導式流量開關該如何選型？
