空氣質量流量開關傳感器如何工作？
空氣質量流量開關傳感器如何工作？
根據車輛的年份和品牌，您可能會發現不同類型的空氣質量流量傳感器，從老式的葉片式空氣流量計到現代的熱線式空氣質量流量計。
由于熱線技術是當今使用最廣泛的技術，因此我們假設您的MAF正在使用該設計。
名稱熱線直接涉及傳感器設計，其中細絲被電子控制器加熱到恒定溫度。燈絲通常位于MAF傳感器一部分的空腔內。
該技術背后的理論非常簡單，將燈絲保持在其預設溫度所需的電流量與進入發動機的空氣量成正比。傳感器的集成控制器負責監視該電流，然后將其報告給ECU。
熱線技術也有所不同。您可能會注意到，熱線傳感器不是測量質量，而是測量進入的空氣體積。為了知道空氣質量，您確實需要空氣量，還需要空氣溫度和氣壓。這就是為什么某些制造商在MAF中包含進氣溫度傳感器（IAT）和氣壓傳感器（BARO）的原因。
三個傳感器的組合為實時計算空氣質量流量提供了必要的信息。一些質量空氣流量傳感器實際上將IAT和BARO集成到一個部件中，而其他一些僅使用IAT和BARO信息來計算質量，從而使每個傳感器保持獨立。
要考慮的另一個重要因素是MAF信號輸出。模擬質量空氣流量傳感器和數字空氣質量流量傳感器的主要區別在于其輸出。
ECU可以即時解釋數字輸出，而無需通過ECU的模數轉換器（ADC）傳遞信號。該功能委托給MAF自己的ADC，該ADC是其集成控制器的組成部分。

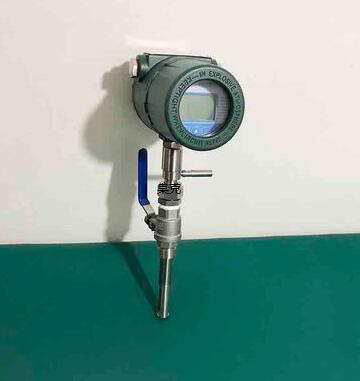

臬克空氣質量流量開關傳感器
總結一下，在繼續之前，您應該了解以下關鍵概念：
大多數質量空氣流量傳感器使用熱線技術。
您可能會發現帶有集成IAT有時甚至是BARO傳感器的MAF設計。 （在診斷過程中請記住這一點）
一些空氣流量計具有數字輸出。數字輸出只能使用頻率計（DVOM或示波器）或汽車掃描工具進行測量。
您如何診斷空氣質量流量傳感器不良？
出于本文的目的，假設您在車輛上工作時對安全預防措施有基本的了解。
根據車輛上安裝的空氣質量流量傳感器，您可能需要以下一種或多種工具：
OBD2代碼閱讀器
數字萬用表（DMM）
具有實時數據功能的汽車診斷掃描儀
數字示波器
具有實時數據圖形功能的專業級汽車掃描儀對于測試MAF傳感器不是必不可少的，但無論安裝哪種傳感器，都可以加快整個過程。
如果可能，請始終參考適當?shù)腛EM文獻。原始的制造商診斷程序應始終優先于一般的工作流程。
