熱導式流量開關是基于熱交換原理設計的,探頭內置發熱模塊及感熱模塊,熱傳導同介質的流速密切相關,如果管道內沒有介質流動,則感熱模塊接收到的熱是一個固定值,當有介質流動時,感熱模塊所接受到的熱將隨介質的流速變化而變化。測量時,由發熱模塊發熱,感熱模塊感測溫度,流量開關將這個溫差信號轉化成對應的電信號,從而對介質的流量進行顯示及控制。
熱導式流量開關的流量探頭和信號處理器一體化集成,液晶屏實時以百分比的形式顯示介質流量;開關動作值可以通過按鍵進行調整;同時輸出繼電器開關信號。
測量范圍:水:3~300cm/s預熱時間:通電后約2分鐘工作壓力:10MPa介質溫度:0-50℃
過程連接:G1/2(其他可定制)輸出信號:繼電器
觸點容量:30VDC/1A110VAC/1A250VAC/1A電源:24VDC
傳感器長度:50mm(標準),其他長度可定制顯示:3位OLED液晶顯示0-100%消耗電流:<100mA
響應時間:1~10s典型值2s防護等級:IP65
電氣連接:M20x1.5
探頭材質:304SS,可選316L
本體材質:壓鑄鋁(其它材質定做)
1、請使用RVVP4*05屏蔽導線
2、將導線穿過防水堵頭后,請擰緊防水堵頭,并做好防水防潮措施,謹防濕氣侵入。

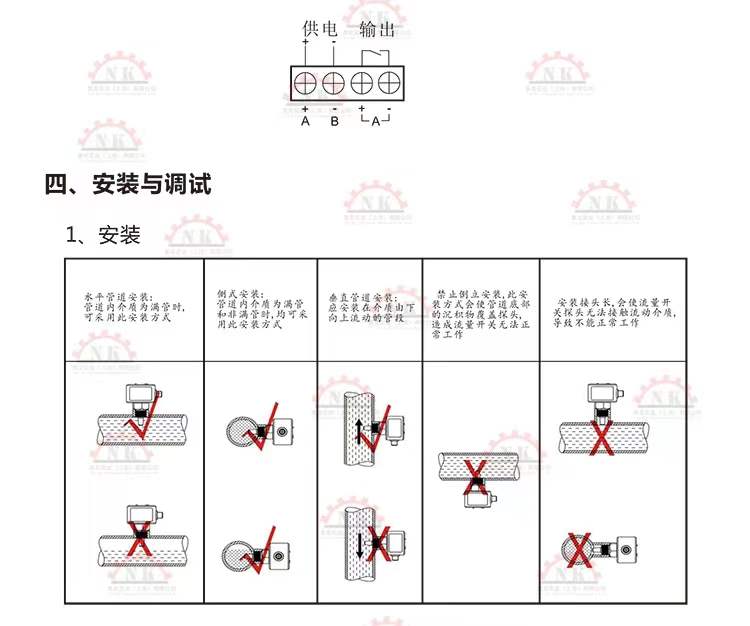

3請按以下圖示接線端子接線。
2、調校
出廠時流量開關已經調試好,能滿足一般工況的使用要求,不需要現場人員作再次調試。在特殊工況下,可以自行根據現場工況校準流量開關。具體方法如下。
①安裝好流量開關,打開閥門,并關閉泵及消防栓,確保管道充滿水,并且不流動。②接通電源,流量開關會預熱約2min,在此期間會倒計數100。
③等到倒計數結束后,流量開關正常顯示流量百分比,這樣就可以進行設置:
1按S1鍵約5秒松開屏顯示C-L等待約3秒自動返回正常顯示狀態:
2打開泵及消防栓,讓水以最快的速度流動。按S3鍵約5秒松開,屏顯示C-H等待約3秒自動返回正常顯示狀態;校準結束。
校驗當沒有打開消防栓,管道水不流動,開關不接通,泵不啟動。當打開消防栓,
管道水開始流動,開關接通,泵啟動。如不正常請重復以上1.2步驟。
1)訂貨時應注意注明螺紋和探頭長度等。
2)到貨后需方應檢查貨品是否齊全、完好,如有損壞,應盡快與供貨方聯系。
3)流量開關應儲存在干燥、通風、陰涼、無腐蝕的環境中,不得將流量開關放在高溫、高濕場合保存。
4)流量開關在保存移動或安裝時,不得摔碰,防止跌落,以免造成流量開關的損
傷。
5)請確認按說明書中的要求接線正確后方可接通電源,通電時請檢查流量開關的供電電壓與產品標示是否一致再接線,防止錯接電源燒壞流量開關。
6)敷設信號電纜時請與高電壓,高頻率設備及電纜保持安全距離,以免造成對流量開關輸出信號的干擾及產生的感應高電壓損壞流量開關。
7)嚴禁用戶自行拆解流量開關或進行維修,否則不予保修。
8)質保期12個月。
消防流量開關卡箍式新規,歡迎隨時聯系我們咨詢。
