消防系統中流量開關的模塊連接技術規范
一、模塊連接標準?

輸入/輸出模塊（I/O Module）?

功能要求?：消防高位水箱流量開關（如電子式或機械式）通常接入輸入輸出模塊，用于聯動消防泵并反饋運行狀態。
規范依據?：
GB 50974-2014《消防給水及消火栓系統技術規范》?規定，消防主泵應由出水干管上的流量開關直接啟動。
部分設計采用輸入模塊（僅信號反饋），不直接聯動泵組，需結合項目需求確定。

接線方式?

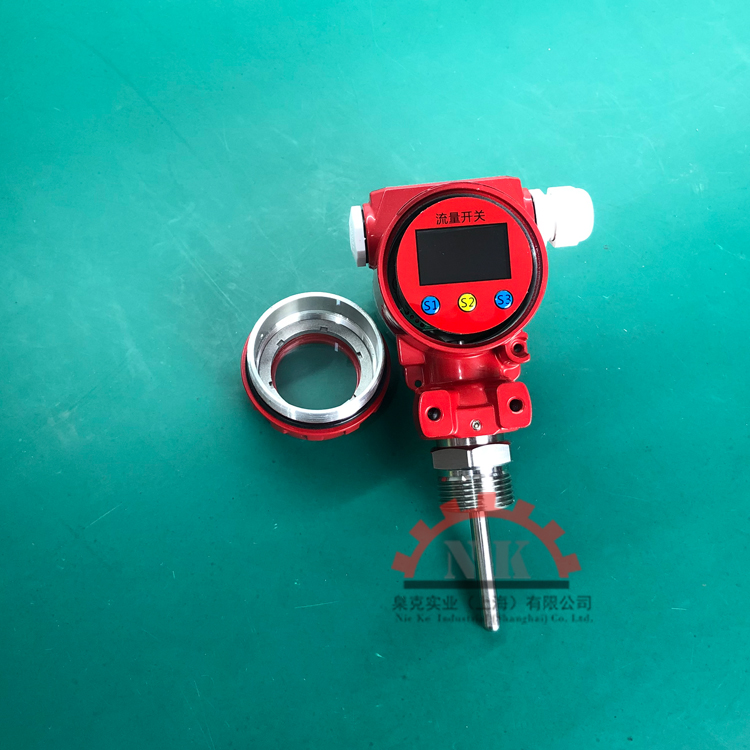

電子式流量開關?：需24V DC供電，輸出干接點信號（常開/常閉）至控制模塊。
機械式流量開關?：無源觸點，直接接入輸入模塊或繼電器控制回路。
二、典型接線方案?

六線制流量開關（消防專用）?

電源組?：24V DC供電（2線）。
聯動組?：接至消防泵控制柜啟動端子（2線）。
反饋組?：接輸入模塊，反饋運行狀態（2線）。

觸點標識?

COM（公共端）?
NO（常開觸點）?：流量達標時閉合。
NC（常閉觸點）?：流量不足時閉合。

三、工程案例?

案例1：某商業綜合體消防泵聯動改造?

問題?：原系統僅靠壓力開關控制，存在誤啟動風險。
解決方案?：
在消防干管加裝?FES電子式流量開關?，閾值設定為1.5L/s。
通過輸入輸出模塊（如海灣GST-LD-8301）聯動主泵，并反饋至消防主機。
效果?：系統誤報率降低60%，符合GB 50974要求。

案例2：數據中心氣體滅火系統流量監測?

需求?：確保七氟丙烷噴放流量達標。
實施?：
采用?FCI流量變送器（4~20mA輸出）?，接入PLC模擬量模塊。
設定流量低限報警，避免滅火劑未達設計濃度。
四、注意事項?
信號匹配?：確認模塊支持干接點或模擬量輸入。
防誤動作?：機械式流量開關需定期校準，避免管道振動導致誤觸發。
