在工業環境中應用導熱消防流量開關注意事項
導熱（TC）消防流量開關為工廠工程師提供了許多優于傳統機械流量開關的優勢。 TC流量開關（圖1）使用流動的流體產生的冷卻效應來監測流體的流速。它沒有可以磨損或破裂的活動部件，并且對液體或氣體的流動產生非常小的阻礙。該設備堅固耐用，帶有一體式耐腐蝕探頭，易于安裝和安裝使用。
導熱流量開關
這種類型的開關是一個設定點設備。它不提供流速的直接讀數。其功能主要是監測流量損失或確認已建立流量。在文章TC消防導熱流量開關的工作原理中已經闡述了相關理論，下面我們將繼續來探討這個問題。
溫度變化的影響
TC流量開關通過測量加熱器將尖端溫度保持在流體溫度以上的能力來監測流體的速度。探頭側面的熱敏電阻監測流體溫度。兩個熱敏電阻之間的溫差是流體速度的量度。
為了提供有用的流量監測，傳感器必須合理地獨立于流體溫度。當流體溫度升高時，整個尖端溫度跟蹤高程。由于加熱器功率恒定，沿著尖端的溫度梯度保持與流體溫度增加之前的溫度梯度相同。如果兩個熱敏電阻隨溫度變化呈現恒定的電阻變化，它們可以為流體溫度的變化提供完美的補償。
同時，快速的流體溫度變化導致TC流量開關的困難。探頭側面的熱敏電阻無法準確跟蹤流體溫度變化。結果，快速增加的流體溫度可能產生錯誤的流量損失輸出。然而，重新設計傳感器尖端的幾何形狀以更快地跟蹤溫度變化基本上解決了該問題。
響應流量變化
許多TC流量開關應用涉及保護設備免受流量損失。因此，了解傳感器響應的速度非常重要。響應時間不固定。相反，它隨著設定點與初始和最終流速的關系，流動速度和流動介質的特性而變化。
圖5
圖5顯示了當流量從速率A增加到速率B時信號隨時間的變化.Y軸是信號變化的百分比。 X軸表示時間。為了說明起見，達到最終值的98％的時間涵蓋了稱為時間常數的四個相等間隔。響應不是線性的。信號首先快速變化，然后在接近其最終值時顯著減慢。設定點越接近最終值，達到它所需的時間越長。
下表顯示了每個時間常數后發生的信號變化百分比：
- 時間常數變化，％
- 1 63
- 2 86
- 3 95
- 4 98
如果設定值設定為最終值的63％，則傳感器識別變化的速度是設定值為86％時的變化速度，比設定值為95％時快3倍，比98速度快4倍。 ％。
圖5示出了流量突然增加的情況。圖6（下圖）顯示了流量突然減少的情況。同樣，設定點越接近最終值，傳感器識別變化所需的時間越長。對于一個時間常數的響應時間，設定值應定位在起始值的37％（表示信號的63％變化）。流量損失的時間常數比增加流量的時間常數長得多。

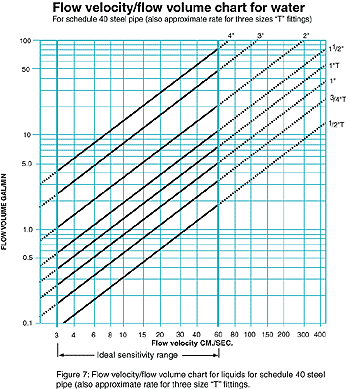

圖6 圖7
與其他液體相比，水具有更大的熱容量和更高的導電率。其低粘度導致湍流使管道橫截面上的速度和溫度變化均勻化。這些因素相結合，可在水應用中提供TC流量傳感器的最佳性能。
