靶式消防流量開關使用說明書


        靶式消防專用流量開關是一款新型流量檢測裝置。他的優勢是：不銹鋼材質的信號桿中封裝了電子流量傳感器，免法蘭安裝、可靠性高、可有效避免故障出現、操作簡單方便、節約時間和成本等特點。

        這個類型的流量開關在安裝時的要求是：安裝前，先在管道上開一個小孔（15MM或者25MM,具體根據所定儀表kouj決定），然后將螺紋底座（產品配備有）焊接在這個小口上面，再把流量開關擰上去即可。.

安裝與調整說明
.1.打開流量開關外殼;
2.開關出廠時已設定在約為最小流量值。調高流量設定值，順時針旋轉調節螺絲①;
3.按動靶片來檢查微動開關是否正常工作，過多的逆時針旋轉調節螺絲，可能導致流量開關失效;
4.安裝結束后，請通過按動流量開關杠桿數次來檢查，一旦發下杠桿回復時沒有咔嗒聲，順勢正旋轉調節螺絲直到回復時有咔嗒聲；
5.禁止取出螺絲固定夾②，否則將造成流量調節螺絲失效;
6.漆封的調節螺絲③僅供出廠調整流量開關狀態，請勿改變或調解;
7.應觀察三個工作周期，確定開關和與之聯系運轉正常，并及時蓋上開關外殼。

安裝注意事項說明
1.安裝前請仔細檢查流量開關，包裝應完整，外觀應無損傷及變形。如有問題，請與生產廠家聯系;
2.流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在也流向下的管道中。當安裝在液流向上的管道中，用考慮重力影響。
3.流量開關一定要安裝一段支線管道上，其兩邊至少5倍管徑的直線行程，同時應注意管道中液流方向必須與開關外殼上的箭頭方向一致，其接線端子應在易于接線的位置;(圖1)
4.安裝接線時，請注意以下事項:
*絕對禁止扳手碰撞開關底板，導致流量開關變形失效;
*為避免觸點及損害設備，在接線或進行調試時，應切斷電源;
*接線時，絕對禁止調節微動開關接線端子,接地螺絲外的其它螺絲。并應注意，微動開關接線時不能用邊過猛，否則易使微動開關本身位置移位，導致流量開關失效;
*接線必須使用專用接地螺絲，不能隨意拆卸安裝螺絲釘，否則將導致控制器變形失效;
*流量開關的靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致開關不能正常復位。



操作注意事項說明


        1、本產品建議采用水平安裝，安裝在管道的側面或者是水流向上流動的垂直管道上面；
        2、選取一段直管的中間安裝，一定要完全避免掉任何的強烈碰撞和傷害；
        3、在安裝的過程中，消防流量開關塑料部件切勿用力擰，用扳手選取不銹鋼部位操作即可。

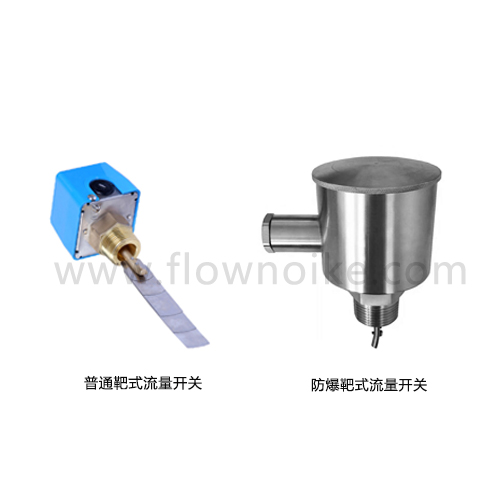

         對于防爆的場所，本公司提供有機械防爆流量開關和電子式防爆流量開關，如需安裝指導和相關說明書，可聯系本公司銷售人員進行索取。
