智能型數顯壓力開關NY35系列

更新：2024-08-22 ?????點擊： 0

品牌：???臬克NOIKE
型號：???NY35

產品介紹

?智能型數顯壓力開關NY35系列原理、結構：

NY35電子式壓力傳感器采用陶瓷或薄膜技術，確保了傳感器的高精度和耐用有現場顯示，LED數字顯示現場壓力或設定菜單。

?智能型數顯壓力開關NY35系列特點：

最大測量范圍:-1.....600bar，數字LDE顯示壓力值及開關狀態，菜單設定開關點，模擬量起始、終止點、輸出功能、存儲功能和顯示功能，所有設定無需在現場完成。具有高可靠性，輸出可直接用于PLC。M12鎖緊型接插件，拆接方便，防護等級高?？蓽y量正壓或負壓。由于即具有開關量輸出，又具有模擬量輸出，所以該傳感器即可被用作壓力開關又可被用作壓力變送器。顯示外殼可在270度范圍內自由旋轉，充分滿足可視要求。

?智能型數顯壓力開關NY35系列應用：

氣液兩用型，適用于:漿控制，儲罐檢測，液位控制，過濾器堵塞，監控，泄露監控，也可廣發用于液壓和氣動場合：如機械和過程控制。

?智能型數顯壓力開關NY35系列技術參數：

△ 全程：               詳見選型表
△ 過載能力：           詳見下表
△ 開關輸出：           設定范圍    05%......100%量程
                        準確度      0.5%量程
                        開關數量    1或2個可選
                        輸出功能   PNP; NPN常開+常閉接點鍍金
                        額定電流      ≤300mA
                        響應時間      ≤30ms
△ 模擬輸出 :           輸出類型     ≤4...20mA 模擬量輸出
                         負數         ≤500Ω
                         準確度       0.5%量程
△ 重復性:              0.5%量程
△ 顯示:                紅色9mm LED, 范圍 -999....9999
△ 電源:                15....30V DC
△ 電氣保護:            反極，過載，短路保護
△ 環保溫度:            -20.....80
△ 介質溫度             -30....100
△ 儲長溫度             -40....1000
△ 溫度影響             ＜±0.03%FS/K
△ 防護等級              IP67
△ 過程連接             不銹鋼+NBR密封
△ 外殼材料             鋅合金
△ 電氣連接             M12×14芯接插件
                         M12×15芯接插件（用于 1模擬量+2開關量型）

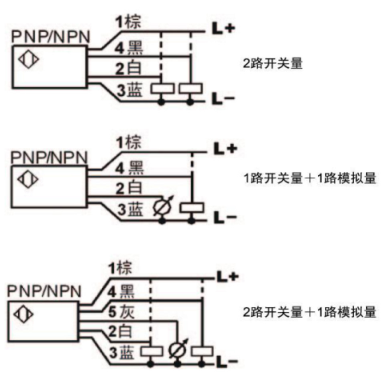

?智能型數顯壓力開關NY35系列接線圖：

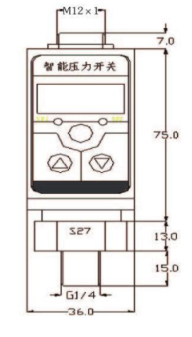

?智能型數顯壓力開關NY35系列產品尺寸圖：

?智能型數顯壓力開關NY35系列選型表：

NY35	-	p	001	G14	H	2A	Q	詳述
NY35								WY35系列智能型壓力開關
		P						正壓型
			001					設定范圍: 0......001bar
			002					設定范圍: 0......002bar
			005					設定范圍: 0......005bar
			010					設定范圍: 0......010bar
			025					設定范圍: 0......025bar
			060					設定范圍: 0......060bar
			100					設定范圍: 0......100bar
			160					設定范圍： 0......160bar
			250					設定范圍: 0......250bar
			400					設定范圍: 0......400bar
			600					設定范圍 :0.....600bar
				G14				接口螺紋 G1/4
				N12				接口螺紋 G1/2
				M20				接口螺紋M20×1.5
					H			接口螺紋外螺紋
						1S		1個開關量輸出
						2S		2個開關量輸出
						1A		1模擬量輸出
						2A		1個開關量+1模擬量輸出
						3A		2個開關量輸出+1模擬量輸出
							Q	M12×15接插件

注:特殊過程連接或連接方式客按要求定制

?選配附件04--用于2個開關量或1開關量+1模擬量 05-用于2個開關量+1模擬量輸出

Z04-	PU	02	M	Z	詳述

Z04-					M12四芯附線接插件
Z05-					M12五芯附線接插件
SL04-					自接線式M12 附線接插件
SL05-					自接線式M12 附線接插件
	PU				PUR材質
		02			2米長
		05			5米長
		10			10米長
			M		母插頭
				Z	直行
				W	彎行

?智能型壓力開關NY35系列使用注意事項：

1.收到產品后，請檢查包裝及外形是否完好，并核對型號和規格是否與您選購的產品相符。
2.通電之前請務必檢查供電電壓是否正確，連線是否正確。因為連續錯誤導致的產品燒壞或負載產品損壞，公司不保修。
3.請勿帶電安裝！
4.在安裝過程中，使用六角扳手，不得強力安裝或者拆卸。否則容易損壞產品，特別是安裝螺紋和殼體。
5.出現非正常現象，除非具備產品調節設備和技能，否則請將產品聯系我公司售后技術人員。是否有可選項、附件漏選。

此內容僅供參考，選購時請根據產品具體需要和使用場景，先聯系工程師屠先生進行詳細咨詢。
